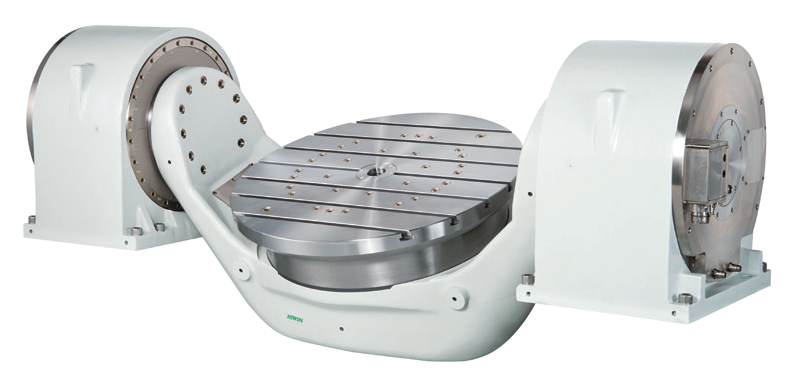

上银回转平台RAB-800
特征

高刚性的对称性结构设计
采用高加速度、高扭力、
高精度、零背隙的直驱马达
内置空压强力煞车系统
回转轴采用大孔径、
高刚性之径轴向轴承
倾斜轴采用高精度、
高刚性之交叉滚柱轴承

  • 基本信息
  • 规格尺寸
  • 配置/性能参数

      產品介紹

    Torque Motor 回转工作台

    HIWIN 生产全系列 Torque Motor 回转工作台。

    采用水冷式的力矩电机能达到高转速、高工作扭矩,搭配高刚性高精度轴承、绝对式角度编码器及強力制动器,

    可达到高性能的回转工作台。

    HIWIN Torque Motor回转工作台针对复杂且平滑的曲面加工,可达到高质量的精准度,同步加工专家,从超小型到大型,依您的需求选择合适或订制的转台。

    ◆适用于各种五轴同动加工,3+2、3+1轴加工机

    ◆掌握高扭矩力矩电机自制关键技术

    ◆按照客户所需,可更换转台尺寸,拥有高度设计弹性

    ◆高加速度、高刚性、高精度的特性,产品加工表面光洁度更上一台阶

    ◆效率提升,有效提高生产力

    ◆结构紧凑精巧、零背隙、稳定性高,使用寿命长

    ◆内含强力制动装置

    ◆可搭配国内外厂 商的驱动器





    RAB 系列 Torque Motor 双轴双臂回转工作台

    特征


    1. 高刚性的对称性结构设计
    2. 采用高加速度、高扭力、高精度、零背隙的直驱马达
    3. 内置空压强力煞车系统
    4. 回转轴采用大孔径、高刚性之径轴向轴承
    5. 倾斜轴采用高精度、高刚性之交叉滚柱轴承


    ◆定位精度高, 适用于高精密同动加工

    ◆多种盘面形式可选,亦可根据需求订制个性化形状

    ◆可精准停止和摆动角度的设定

    ◆适用于所有控制系统

    广泛用于:金属加工、模具制造、雷射雕刻机、焊接设备、锻造加工机..等产业。

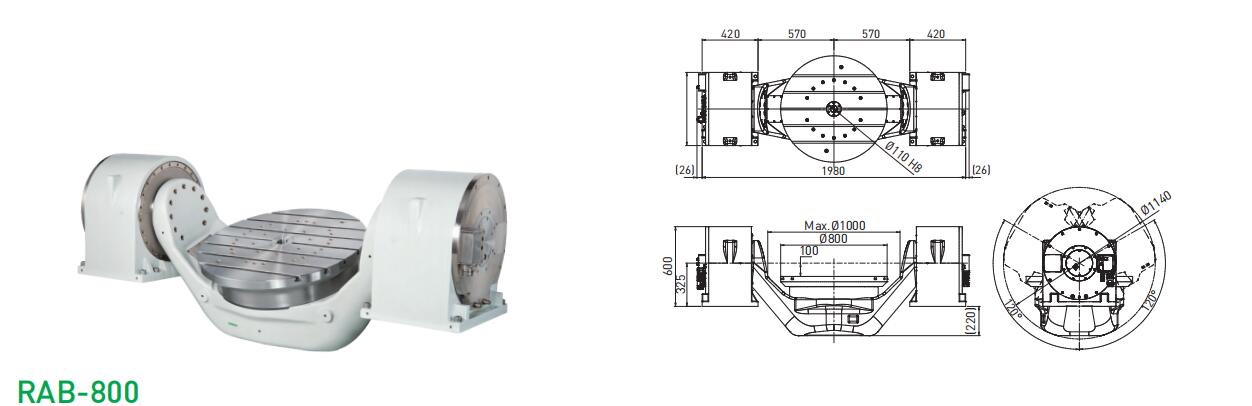

    规格说明

    冷卻方式
    空冷水冷
    规格/型号单位RAB-200RAB-500RAB-630RAB-800
    盘面直径mm200500630800
    中心高度mm195325325325
    盘面高度mm240265265225
    T型槽宽度mm12H814H814H814H8
    Drive TypemmSingle DriveSingle DriveDouble DriveDouble Drive
    轴向
    回转轴倾斜轴
    ±120°
    回转轴倾斜轴
    ±120°
    回转轴倾斜轴
    ±120°
    回转轴倾斜轴
    ±120°
    最高转速*2r.p.m.40025010040100609060
    连续转矩N-m28656002000600258022004400
    最大转矩N-m81280110036001100480039007800
    定位精度arc-sec±10±10±5±5±5±5±5±5
    重复精度arc-sec66444444
    制动方式
    空压 (6 bar)
    制动扭矩N-m300200240066002400480042008400
    冷卻功率W--40779900407716524990019800
    最大容许工作惯性kg-m21.623.823.8177.6
    净重kg180119011902200
    容许载重kg208508501200

    *1:定位精度为补偿后精度。
    *2: 上表各型号均为标准规格;如有特殊需求,请另外告知。
    *3: 转速与工作转矩会因使用电压不同而有所差异。
