上银直线电机-XYZ平台
特征

高刚性

寿命长

高速度

高精度

按需提供不同精度要求

0.1μm,0.3μm,0.5μm,1μm,2μm,5μm

  • 基本信息
  • 规格尺寸
  • 配置/性能参数

    上银直线电机的标准定位平台可以符合许多客户的定位需求,但是当这些都无法达到客户的特殊需求时,我们拥有完整的研发团队可以和客户一起合作完成定制的解决方案。可以把需求参数提供我们的工程师,先实施初步的设计。

    以下列举了许多不同的应用案例,不单是机构部分的特殊定制可以提供,在某些情形下,我们也可以提供伺服控制的整体解决提案已达到整体生产过程的最佳化。

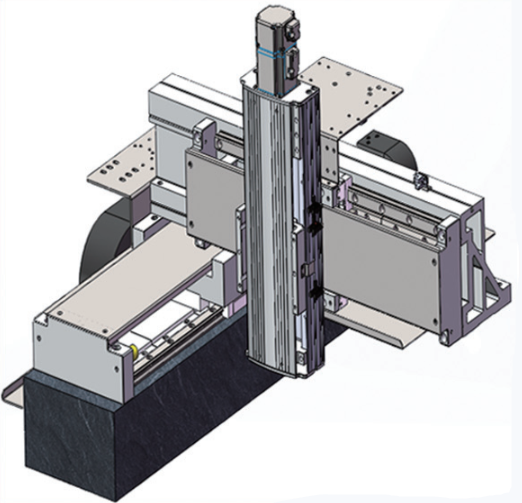

    Z轴:上银直线模组

    X轴:上银直线电机模组

    Y轴:上银直线电机模组


    方案一:

    提供客户运动规划服务

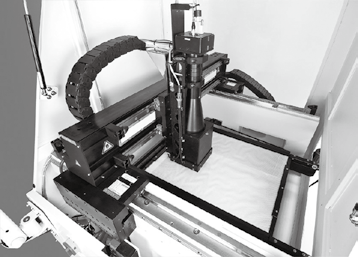

    另一AOI光学检测应用,客户需求要高性能价格比

    534mm×534mm^2行程

    LMS27及LMS13龙门

    特殊龙门同动控制

    钢材框架

    集成线路板输送, PLC, IPC于客户端

    次微米级重现性

    承诺40mm移动可于200ms内收歛至±1.5μm



    方案二:

    AOI光学检测整体解决方案 :

    下轴采用LMC系列直线电机使得AOI光学检测可以达到相当高的平滑 运动及优良的取像;上轴利用LMS直线电机带动Z轴的丝杆直线模组及CCD镜头达到高速运动。


    重现性±1µm

    速度涟波小于1.5%

    提供机台底座及护盖之整体解决方案



    非标定制,请联系:18825521040 吴经理(专案科)

    直线电机优点:

    运动平顺

    耐久使用

    可靠度高

    不需校正

    维护简单

    精度较高

    无摩擦损耗

    高移动速度

    可搭配其他线性平台

    精确性高且定位快速

    小型化设计,所需空间小

    单轴上可以有复数动子


    非标定制,请联系:18825521040 吴经理(专案科)

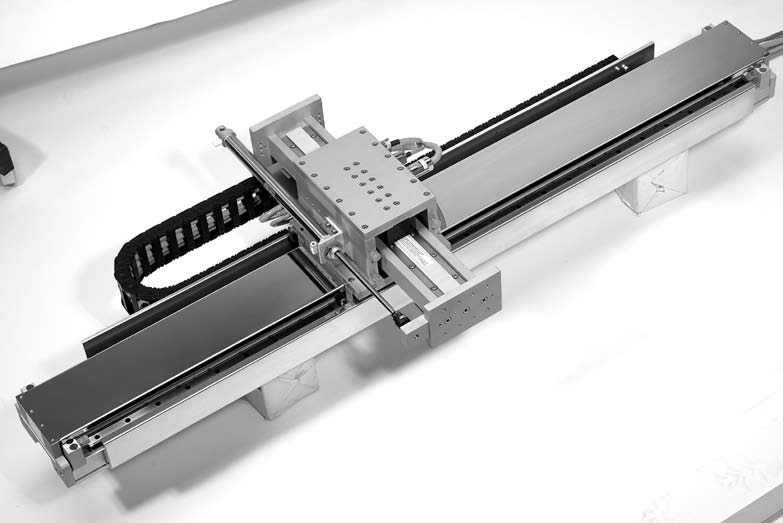

    直线电机平台特性:HIWIN上银直线电机平台使用线性马达直接驱动,并且设计成容易替换。可选配标准拖链与订制的线槽。直线电机平台每轴搭载位置 回馈系统、直线导轨、极限开关与可选配的上盖板以防护来自环境的影响。也可选配额外的煞车系统。 因为直接驱动,因此平台几乎无背隙,并具有高动态特性,维护简单,而且可以装备复数个动子。 直线电机平台包含驱动器,提供平台完整的解决方案。客户可以指定驱动器的制造厂商。针对不同驱动器,我们提供适当的马达参数



    非标定制,请联系:18825521040 吴经理(专案科)
